SCHEDA DI CONTROLLO JCZ EZCAD PER MACATURA LASER 1064nm E SUPPORTO MANDRINO ROTANTE



SCHEDA DI CONTROLLO JCZ EZCAD PER MACATURA LASER 1064nm E SUPPORTO MANDRINO ROTANTE

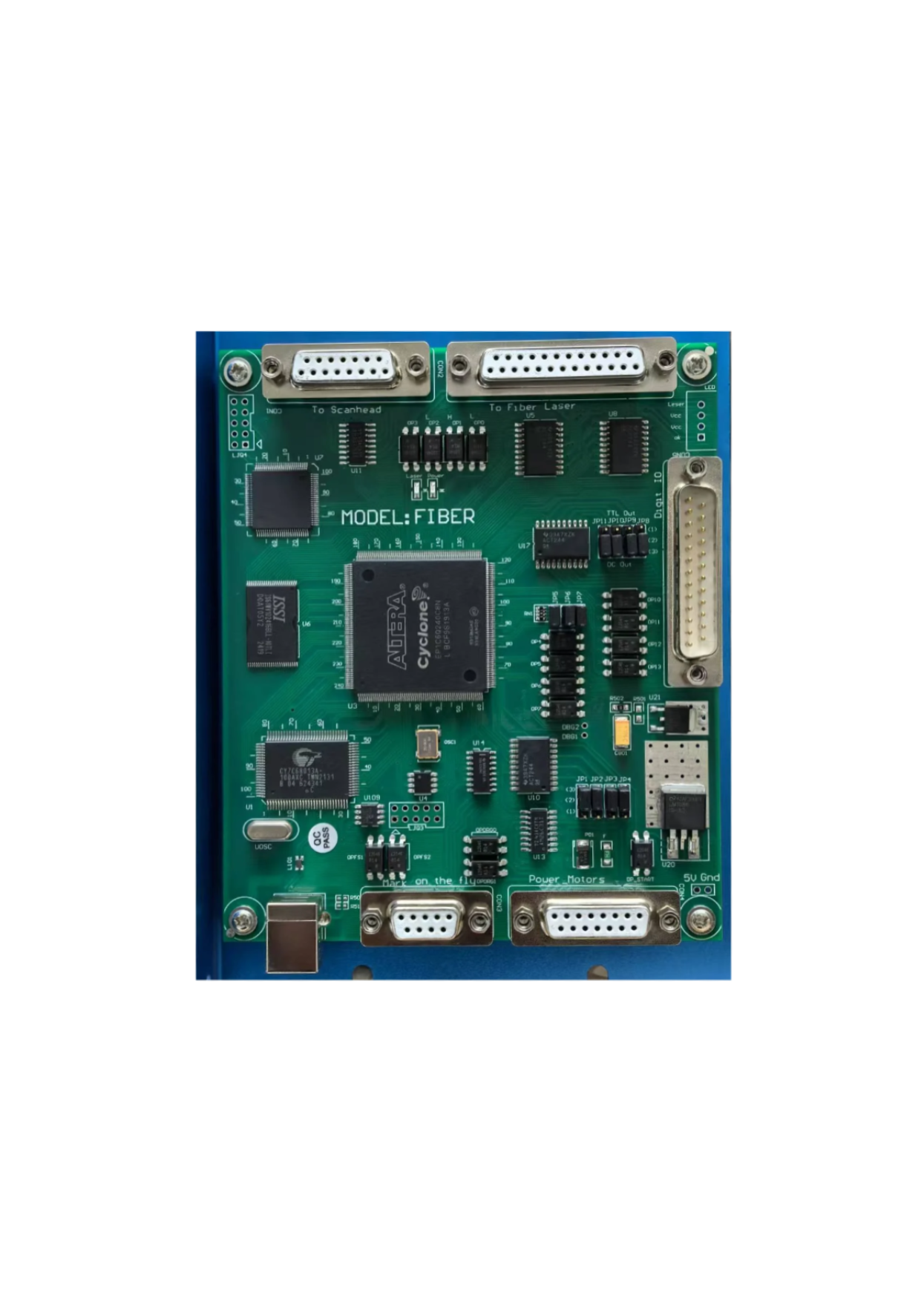

LMCV4-FIBER: Per macchine per marcatura laser a fibra
Caratteristiche principali:
Utilizza la presa DB25 per l'uscita del segnale di controllo laser e si collega direttamente al laser a fibra pulsata tramite un cavo a 25 pin.
Il segnale di controllo del galvanometro è un segnale digitale, che può essere collegato direttamente al galvanometro digitale utilizzato a livello internazionale.
Marcatura al volo: è possibile collegare un encoder rotativo per rilevare la velocità della linea di assemblaggio in tempo reale, garantendo un effetto di marcatura ad alta velocità.
Supporta la modalità di lavoro multi-scheda per macchine singole. Un computer può controllare 8 set di schede di controllo per marcatura LMCFIBER in parallelo.
8 set di schede di controllo possono elaborare contenuti diversi. [Nota: è necessario il supporto del canale USB del computer]
Uscita asse di espansione (motore passo-passo/servomotore): può emettere il segnale di direzione/impulso di due canali per controllare il motore passo-passo (o servomotore), può essere utilizzato per la rotazione di alberi o la giunzione.
16 segnali digitali di ingresso universali (compatibili con TTL). IN0~IN13, XORG0 (IN14), YORG0 (IN15). Tra questi, IN0~IN3 sono designati come segnali di ingresso per lo stato del laser introdotti da CON2 (LaserST0~LaserST3).
8 segnali digitali di uscita universali (compatibili con TTL). Out0-7 provengono dalla presa CON5. Tra questi, Out0~Out3 è un'uscita TTL; Out4-7 può essere impostata su OC o TTL tramite jumper.
Segnale LaserErr, emesso quando lo stato del laser è errato, è un'uscita OC e può essere collegato a un relè.
Segnale ReMark (marcatura ripetuta del contenuto del buffer): utilizzato per la marcatura dello stesso contenuto, che richiede una marcatura ad alta velocità. (nel caso in cui il contenuto della marcatura contenga testo variabile o sia troppo grande e non possa essere salvato sulla scheda. Deve essere collegato all'ingresso universale nel segnale.)
10. Compatibile con USB 2.0.

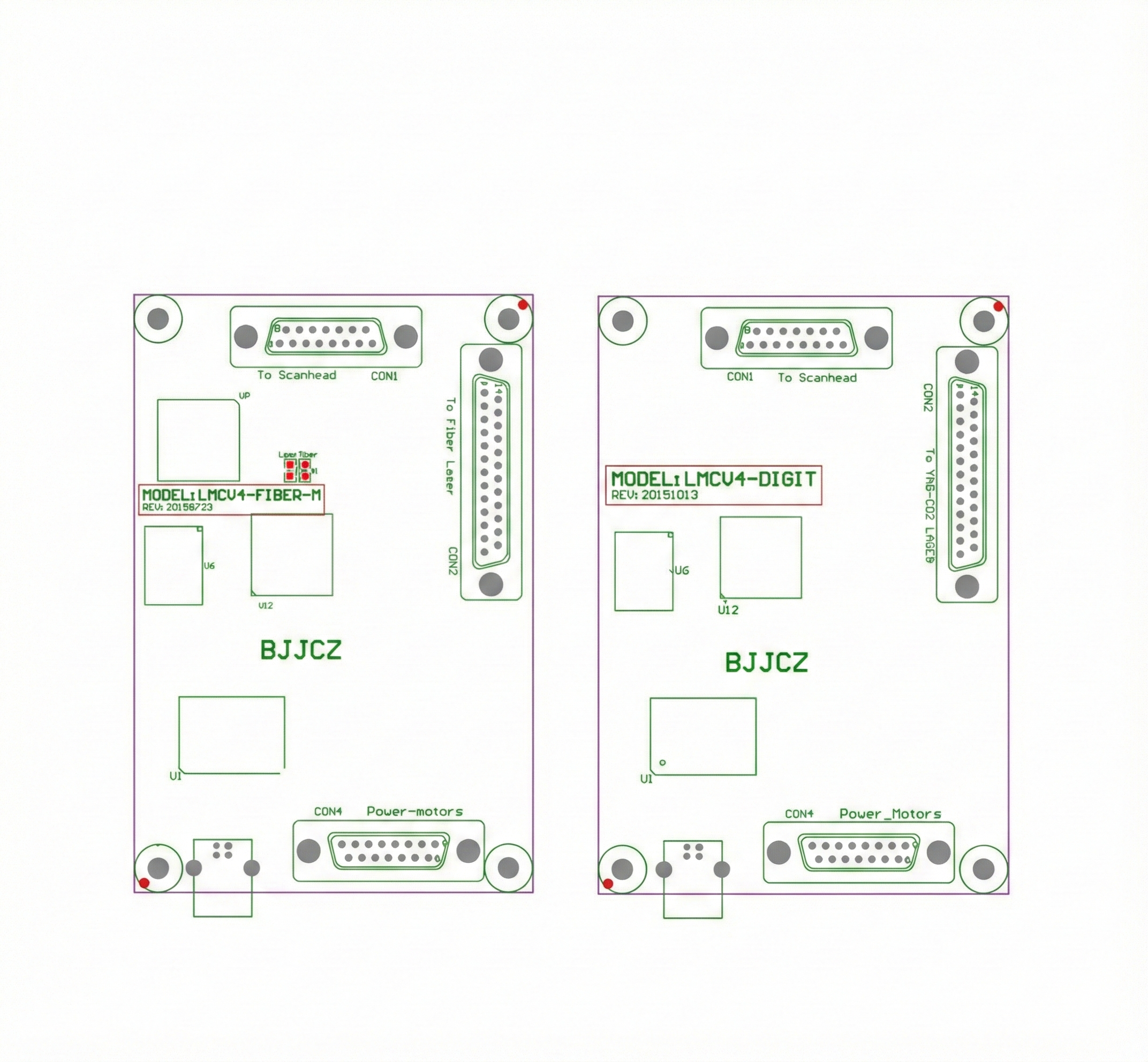

Descrizione connettori:

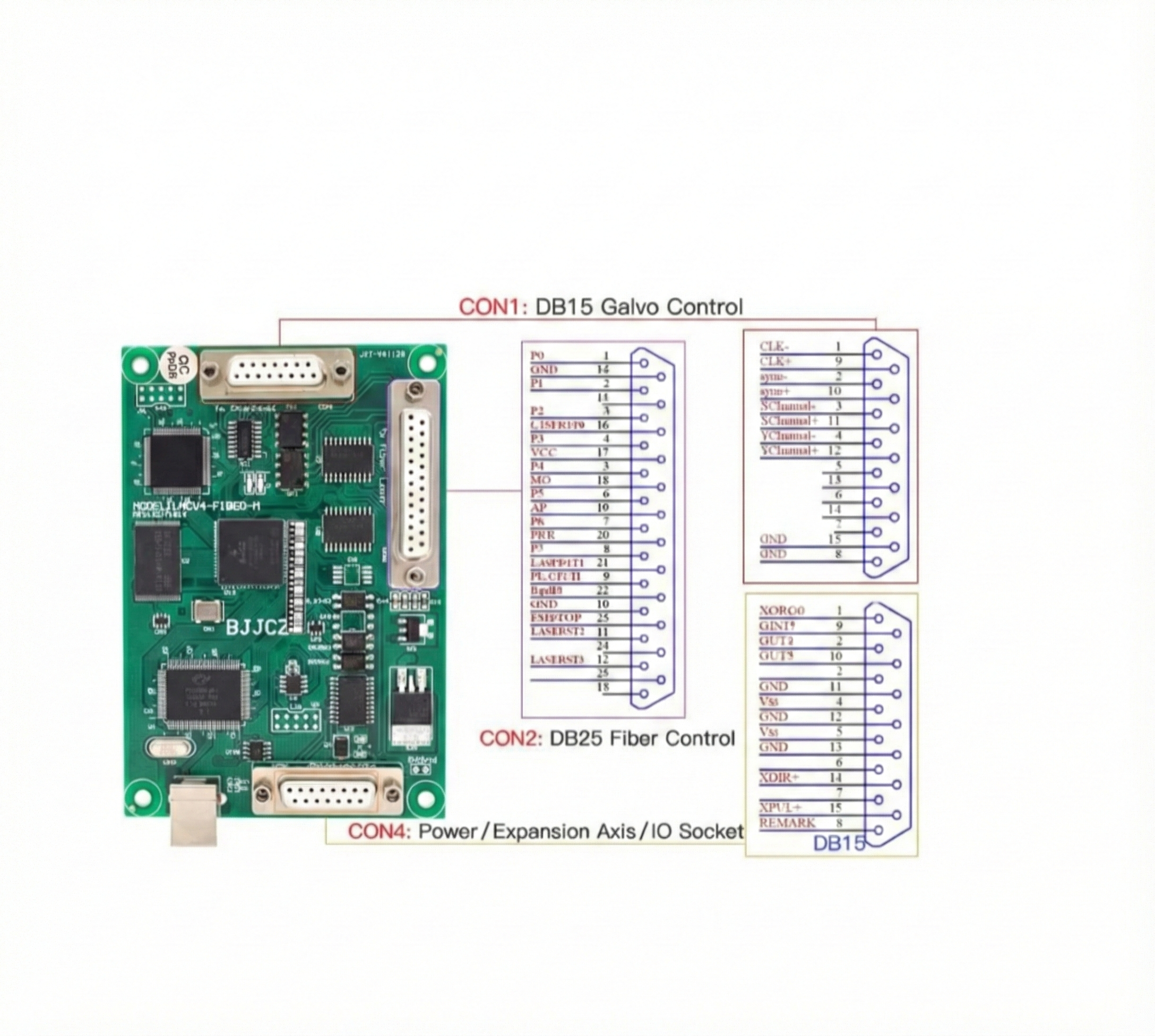

CON1: Interfaccia di controllo del galvanometro (SCANHEAD), presa DB15
CON2: Interfaccia di controllo DB25 del laser serie IPG YLP;
CON3: Interfaccia di marcatura al volo, utilizzata per collegare l'encoder, presa DB9;
CON4: Interfaccia IO, utilizzata per collegare l'alimentazione e il segnale di controllo dell'asse di espansione, presa DB15.
CON5: Interfaccia IO, utilizzata per l'ingresso e l'uscita dei segnali digitali, presa DB25
